止回閥(單向閥)型號編制表示方法
時間：2015-10-11 10:50:59 來源：多儀閥門 點擊：0次
止回閥型號表示方法 止回型號編制說明
止回閥(單向閥)型號編制說明：
止回閥(單向閥)也稱作逆止閥或逆流閥，是一種通過介質本身的流動來開啟或關閉閥瓣，且只能單方向流動，無法倒回的自動閥門，主要用于管道系統中防止介質倒流或反向流動使用。止回閥的用途很廣，種類繁多，在不同的管路中或使用工況以及連接方式的不同，所選用的止回閥型號也都是不相同的。為了避免在購買閥門時出現選錯型號，而導致在應用過程當中因選型不當而產生不必要的工況問題，用戶應當對以下止回閥型號的編制說明有更多的了解和認知。
止回閥(單向閥)型號編制說明主要是對止回閥的附加條件、連接方式、結構形式、密封材料、壓力等級以及殼體材質等做出詳細分析，希望對大家在選購閥門時有所幫助。
止回閥(單向閥)型號表示方法：
止回閥附加代號：HH微阻緩閉止回閥、BH保溫止回閥、HQ滾球式止回閥；
止回閥編制代號：H代表止回閥；
連接方式代號：4法蘭、6焊接、7對夾；
結構形式代號：1升降式、2立式、4旋啟式、6雙瓣式、8蝶形；
密封材料代號：B巴氏合金、F氟塑料、H不銹鋼、M蒙乃爾合金、X橡膠、Y硬質合金、W直接加工；
壓力等級代號：16=壓力十六公斤，PN1.6-25mpa，磅級150LB-2500LB、日級5K-63K；
殼體材質代號：Q球墨鑄鐵、C碳鋼、P-304、R-316、A鈦合金、I鉻鉬鋼；
|

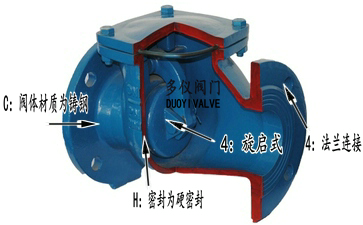

止回閥(單向閥)型號編制舉例：
H44H-16C旋啟式法蘭止回閥
H：表示止回閥；
4： 法蘭鏈接；
4： 旋啟式；
H：密封材料為不銹鋼；
16：壓力為16公斤（1.6mpa）
C：閥體為碳鋼。
|
 |
