氣動閥門故障位置（FO、FC、FL）的解釋說明
時間：2021-07-13 16:10:53 來源：多儀閥門 點擊：0次

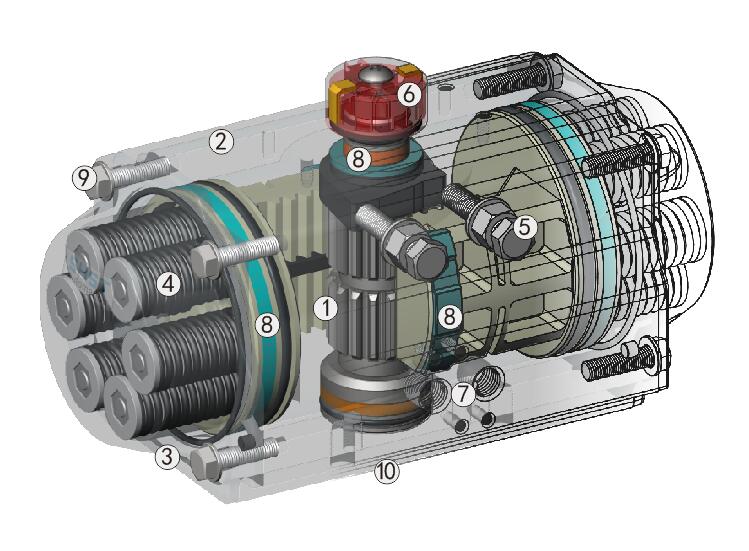

氣動閥門是近年來各工業使用較多的設備之一，通過借助壓縮空氣來實現驅動，進而實現閥門的開閉。氣動執行器可以簡單的實現快速直線循環運動，結構簡單，維護便捷，同時可以在各種惡劣工作環境中使用，如有防爆要求、多粉塵或潮濕的工況，主要應用于石油、天然氣、化工、電力、印染、礦業、制藥等場所。
氣動閥門根據作用形式，一般可分為氣開式、氣關式。氣開氣關的選擇是根據工藝生產的安全角度出發來考慮。當氣源切斷時，調節閥是處于關閉位置安全還是開啟位置安全。
氣開型（Air to Open）是當膜頭上空氣壓力增加時，閥門向增加開度方向動作，當達到輸入氣壓上限時，閥門處于全開狀態。反過來，當空氣壓力減小時，閥門向關閉方向動作，在沒有輸入空氣時，閥門全閉。故有時氣開型閥門又稱故障關閉型（Fail to Close FC）。
氣關型（Air to Close）動作方向正好與氣開型相反。當空氣壓力增加時，閥門向關閉方向動作；空氣壓力減小或沒有時，閥門向開啟方向或全開為止。故有時又稱為故障開啟型（Fail to Open FO）。
那么在使用過程中，通常會出現的幾項故障位置為（FO、FC、FL），在閥門故障關/故障開中“故障”是指：氣源故障時閥門的動作。對于氣動閥門故障位置，主要分為幾種情況：
1、氣動閥門裝置聯鎖動作情況下，閥門位置應有以下幾種情況：
FC——氣源丟失，閥門處于關閉位置
FO——氣源丟失，閥門處于打開位置
FL——氣源丟失，閥門處于時刻位置并一直保持
FLC——氣源丟失，閥門保位但趨于關閉，閥門處于關閉位置（氣缸中氣體消耗完）
FLO——氣源丟失，閥門保位但趨于打開，閥門處于打開位置（氣缸中氣體消耗完）
2、調節閥或開關閥參與裝置聯鎖動作情況下，閥門位置應有以下幾種情況：
FC——氣源丟失或電磁閥失電，閥門處于關閉位置
FO——氣源丟失或電磁閥失電，閥門處于打開位置
AFL/EFC——1.氣源丟失電磁閥未失電，閥門保位；2.不管氣源是否丟失電磁閥失電，閥門處于關閉位置
AFL/EFO——1.氣源丟失電磁閥未失電，閥門保位；2.不管氣源是否丟失電磁閥失電，閥門處于打開位置
