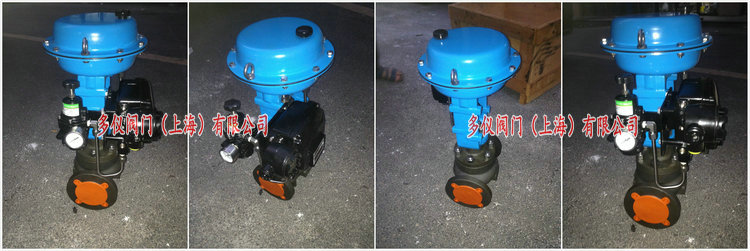

氣動薄膜單座調節閥實拍圖片
時間：2017-06-12 17:37:22 來源：多儀閥門 點擊：0次
氣動薄膜單座調節閥主要由低流阻調節閥與氣動薄膜執行機構及相關附件配套組成，如：電氣閥門定位器、轉換器電磁閥、保位閥等，通過壓縮空氣，配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
氣動薄膜單座調節閥具有密封性能極佳，泄漏量小的優點，并且結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確，但平衡力較大，故工作壓差不宜過高。特別適用于允許泄露量小、閥前后壓差不大的場合。氣動單座調節閥產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種，廣泛用于液體溫度在-200℃至+560℃范圍內的多種管路當中。
氣動薄膜單座調節閥技術參數：
公稱壓力：1.6、2.5、4.0、6.4、10.0(MPa)
閥蓋形式：標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式：螺栓壓緊式
密封填料：V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式：單座柱塞型閥芯
流量特性：直線性、等百分比
膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力：140～400KPa
環境溫度：-30～+70℃
可配附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
