電動襯氟截止閥
- 閥門型號：J941F46
- 通徑規格：DN15～DN300
- 結構形式：直通式
- 閥體材質：碳鋼WCB、不銹鋼304、不銹鋼316、316L
- 公稱壓力：PN6、PN10、PN16
- 適用溫度：≤120℃
- 應用范圍：化工、電子、環保、石化、原油和天然氣等
- 產品特點：強度高、耐腐蝕性能好，結構緊湊，使用安全
電動襯氟截止閥概述：
電動襯氟截止閥(J941F46)是一種強度高、耐腐蝕性能好的防腐閥門，主要用于控制各種不同溫度的含有腐蝕性介質的管道中，做開關切斷使用。電動襯氟截止閥閥外殼體采用熔模精密鑄造，閥內腔、閥體、閥蓋、閥瓣等（即會與化學介質接觸的地方）部件均選用優良的耐腐蝕材料（氟塑料）作為襯里或包覆材料，采用模壓襯里成型工藝技術，使閥門既有金屬的強度有又耐腐蝕的特性。電動襯氟截止閥不適合用于流量調節，以免管道介質的壓力流沖破壞密封面。

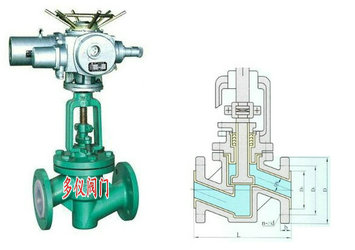

電動襯氟截止閥結構圖
電動襯氟截止閥特點：
1、閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度的流體管路，具有強度高、耐腐蝕性能好的特點。
2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
3、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。
電動襯氟截止閥技術參數：
|
公稱通徑 |
DN15～DN300(MM) |
|
公稱壓力 |
PN0.6、1.0、1.6MPa |
|
連接形式 |
法蘭式連接 |
|
結構形式 |
直通、直流、角式 |
|
驅動形式 |
電動控制(電源壓力) |
|
閥體材質 |
碳鋼WCB、不銹鋼304、不銹鋼316、316L |
|
適用溫度 |
≤80℃、≤100℃、≤120℃（按照襯里材料） |
|
襯里形式 |
完全包覆氟塑料 |
|
適用介質 |
各種含有腐蝕性介質的液體以及氣體 |
|
控制方式 |
開關型（開關兩位切斷控制），可選防爆型，帶手動裝置 |
電動襯氟截止閥使用說明：
1、電動襯氟截止閥法蘭蓋板不能隨意打開，除非已準備與管路連接，否則PTFE法蘭面可能因溫差、異物造成磕碰劃傷或扭曲變形而影響密封，如因檢驗需要而移動蓋板，也必須待檢驗后速將蓋板重新復位，以保護PTFE法蘭面。
2、襯氟截止閥與管路連接時，一般并不再單獨使用墊片，但與異種材料（金屬面等）法蘭面相接時，應采用適當墊片，以保護PTFE法蘭面。
3、在系統使用中，如在較高溫度下發生泄漏，應首先將系統溫度降至室溫后，再查明原因，進行維修。
